工件對于噴涂來說都是首先要考慮的因素，鐵質(zhì)工件噴特氟龍同樣需要考慮鐵的特性。

首先需要考慮的是防銹的問題，

鐵質(zhì)的工件生銹有2種，一種是防銹，另外一種是防閃銹。

防銹和防閃銹有什么區(qū)別？

生銹就是鐵質(zhì)工件長期在水汽，鹽份，溫度，和空氣中，這些綜合的因素形成了電化學(xué)滲腐蝕工件。

防銹的意思就很簡單，涂層能阻止水汽，鹽份與鐵表面反應(yīng)，產(chǎn)生銹斑，這個(gè)是一個(gè)長期的過程，涂層的致密度越好，防銹的效果就越好。

防閃銹又是另外一個(gè)概念。

防閃銹和防銹的比較大的區(qū)別是在于“閃”，就是快的意思，

在涂裝的過程中，鐵質(zhì)受到空氣中的氧和水性涂料中的水或其他的成分相互作用，在很短的時(shí)間內(nèi)發(fā)生電化學(xué)現(xiàn)象，從而導(dǎo)致鐵質(zhì)工件腐蝕，出現(xiàn)銹斑。

特氟龍涂料在噴涂之前，一般需要噴砂處理，這個(gè)操作就把鐵質(zhì)的工件表面保護(hù)層（有可能是氧化鐵）打掉了，露出了新的表面，新表面的化學(xué)性非?；钴S，很容易生銹。

如果是選擇特氟龍涂料配方?jīng)]有做防閃銹方面因素考慮，工件噴上底漆，在加熱150度的過程中，底漆中的水，空氣中的氧和高溫之下就會(huì)腐蝕鐵，而產(chǎn)生了銹斑。

第二，工件厚薄不均，

噴特氟龍的鐵質(zhì)工件，由于鐵件，容易機(jī)械加工，能做出很多形狀，也導(dǎo)致了經(jīng)常會(huì)出現(xiàn)厚薄不均。

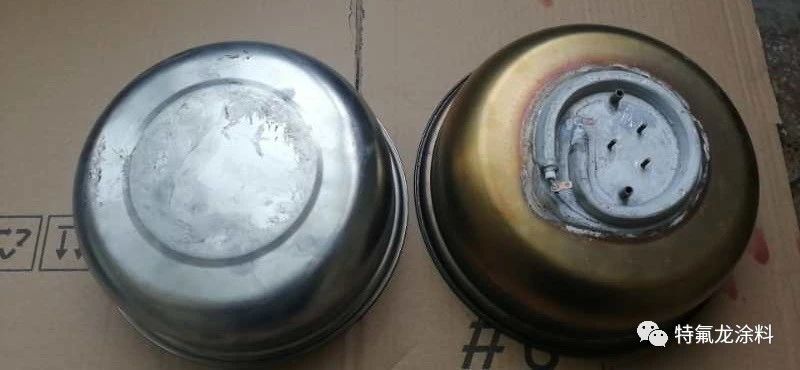

請看這個(gè)圖片，

這2個(gè)鍋都是用不銹鋼板沖壓而成的，左側(cè)的鍋是分離式的，鍋和加熱管是分開的，右側(cè)的鍋是一體的，鍋和加熱管焊接在一起。

如果對這個(gè)2個(gè)鍋的內(nèi)側(cè)去噴涂特氟龍涂料的話，同樣的溫度，同一烤爐出來，這個(gè)2個(gè)鍋的區(qū)別是，右側(cè)在加熱管的對應(yīng)的位置，有個(gè)圓圈的印子，

為什么呢？

因?yàn)樽髠?cè)的鍋厚薄比較均勻，自然受熱也比較均勻，右側(cè)的就不一樣，側(cè)面是比較薄，底部因?yàn)楹附恿思訜峁埽芎窳耍?/p>

烘烤同樣的溫度和時(shí)間，底部就明顯受熱不夠，涂料就會(huì)顯示出有點(diǎn)顏色的差別。嚴(yán)重的話，底部有可能因?yàn)闇囟炔粔?，性能大大下降?/p>

第三，精密工件會(huì)變形

特氟龍涂料烘烤的溫度為380℃，相對于鋁制工件，鐵質(zhì)工件熱膨脹的系數(shù)比較大，高溫之后容易產(chǎn)生變形,特別是對于精密的模具，就要慎重考慮了。

上一篇：鐵氟龍噴涂加工的種類有哪些，具體應(yīng)用到哪些產(chǎn)品，有哪些性能特點(diǎn)？

下一篇：已經(jīng)是最后一篇了

返回
